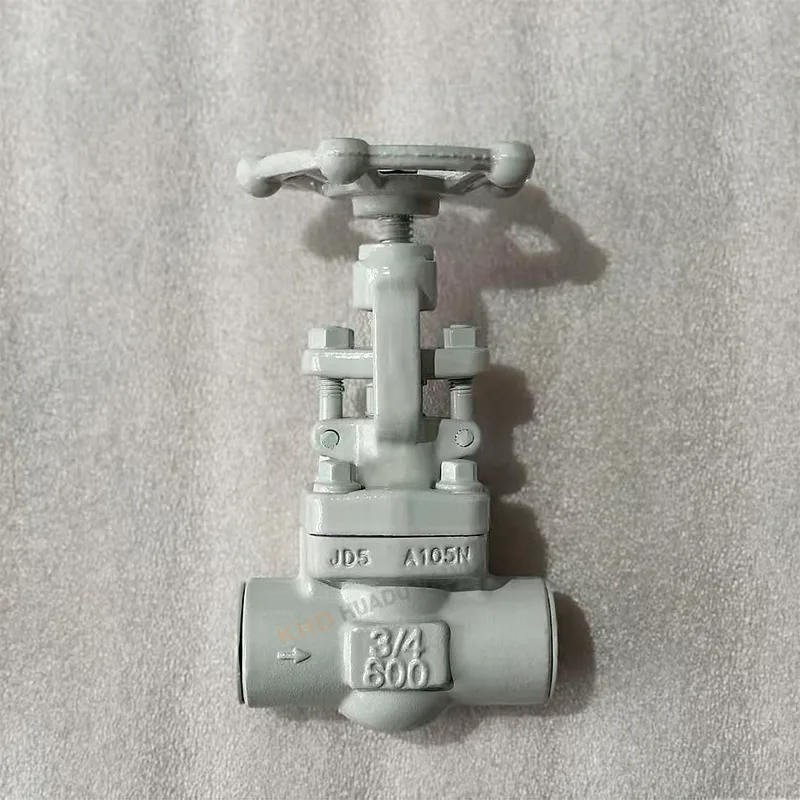

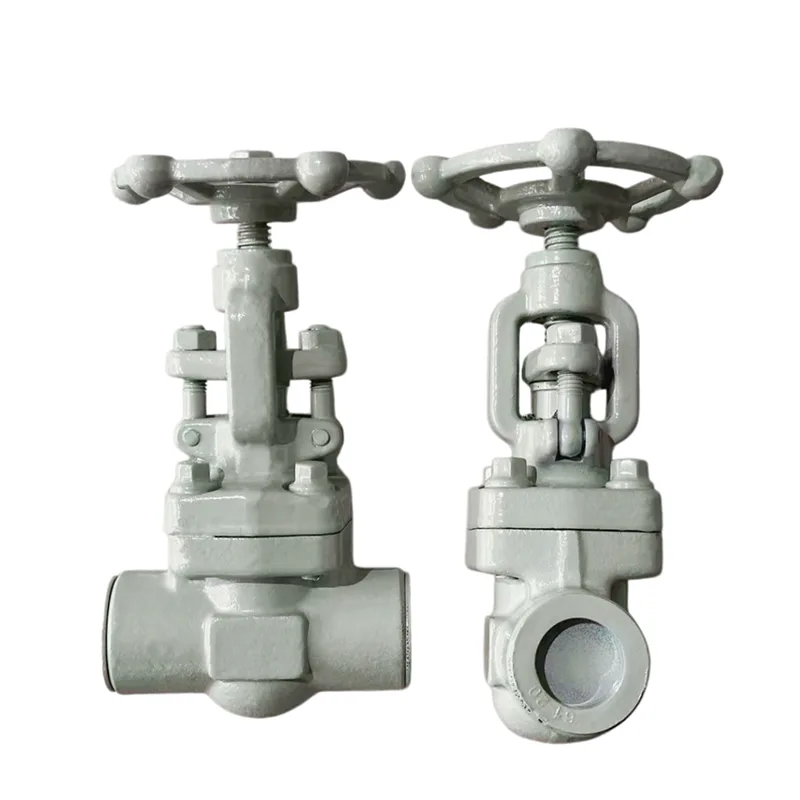

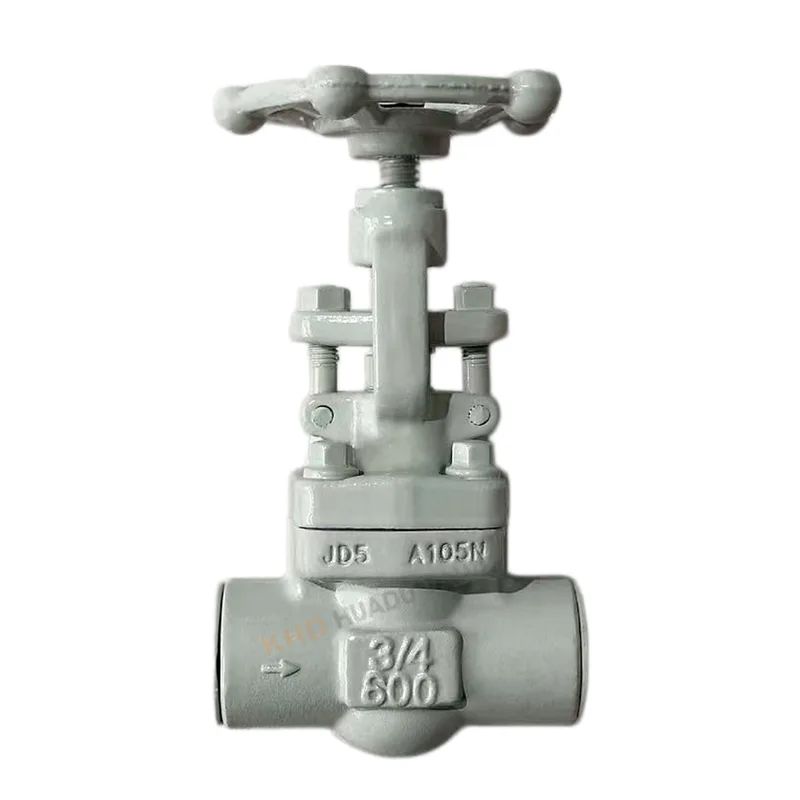

Valve Geata Forged le tàthadh socaid

Is e bhalbhaiche gnìomhachais le cuideam àrd a th’ anns a’ bhalbhaid geata le tàthadh socaid a chaidh a dhealbhadh airson dùnadh loidhne-phìoban agus smachd sruthadh. Air a dhèanamh le Huadu Valve Group, bidh e a 'cleachdadh stàilinn gualain cruthaichte A105N agus tha e freagarrach airson suidheachaidhean obrach Clas 600. Tha e air a chleachdadh gu farsaing ann an siostaman smùide peatrail, ceimigeach, cumhachd agus le cuideam àrd far a bheil sàbhailteachd agus coileanadh ròin riatanach.

Stuth amh & buannachdan structarail

Buidheann stàilinn cruthaichte de chàileachd àrd

Tha a’ bhalbhaid geata cruthaichte le tàthadh socaid air a dhèanamh à stàilinn gualain cruthaichte A105N, a’ dèanamh cinnteach:

Àrd neart agus dùmhlachd

Sàr-aghaidh buaidh

Gun lochdan tilgeadh leithid pores no tuill gainmhich

Sgrùdadh stuthan teann

Bithear a’ dèanamh deuchainn air gach baidse de stuthan amh a’ cleachdadh mion-sgrùdadh speactra gus dèanamh cinnteach:

Co-dhèanamh ceimigeach cruinn

Gun stuthan ath-chuartaichte no fo-inbhe

Coileanadh meacanaigeach seasmhach

Buannachdan Ceangal Socket-Weld

Tha an seòrsa ceangail bhalbhaichean geata cruthaichte le tàthadh socaid a’ toirt seachad:

Coileanadh seulachaidh làidir

Frith-aghaidh cuideam àrd nas fheàrr na flanges

Lùghdachadh air cunnart aoidionachd ann an siostam èiginneach

Sònrachaidhean Teicnigeach

Paramadairean àbhaisteach

Meud: DN15-DN50 (stoc àbhaisteach)

Rangachadh cuideam: Clas 300 / Clas 600

Stuth: Stàilinn gualain cruthaichte A105N

Seòrsa: Bhalbhaiche geata cruthaichte le tàthadh socaid

Raon Teòthachd: -29 ° C gu 570 ° C

Pròiseas saothrachaidh

Tha a’ bhalbhaid geata cruthaichte le tàthadh socaid air a thoirt a-mach tro:

Cruthachadh bàs aonaichte

Làimhseachadh teas (pròiseas gnàthachaidh)

Innealachadh mionaideachd CNC

Feartan Coileanaidh

Cruinneas uachdar seulachaidh ìre micron

Coileanadh ròin neoni-aodion

Obrachadh rèidh gun jamming

Freagarrach airson siostaman smùid àrd-teòthachd

Raointean Iarrtais

Gnìomhachas Ola & Gas

Thathas a’ cleachdadh a’ bhalbhaid geata le tàthadh socaid gu farsaing ann an:

Pìoban fìnealta

Siostaman tar-chuir ola

Goireasan gas nàdarra

Gnìomhachas Ceimigeach

Pìoban ceimigeach àrd-bhruthadh

Siostaman smachd lionn corrosive

Siostaman a-steach / a-mach reactar

Gnìomhachas cumhachd

Pìoban smùide

Siostaman cumhachd teirmeach

Pìoban condensate

Cleachdadh Coitcheann Gnìomhachais

Pìoban trast-thomhas beag le cuideam àrd

Siostaman iomallachd uidheamachd

Iarrtasan dùnadh sàbhailteachd

Prìomh fheartan

Ceistean Cumanta

Dè a th’ ann an ceangal socaid-weld?

Is e dòigh ceangail pìoba a th’ ann an ceangal tàthaidh socaid far a bheil a’ phìob air a chuir a-steach do shocaid fosaidh agus an uairsin air a thàthadh timcheall an taobh a-muigh. Tha e air a chleachdadh gu cumanta ann an siostaman le cuideam àrd, trast-thomhas beag.

Ann an cùis bhalbhaichean geata cruthaichte le tàthadh socaid, tha a’ phìob air a chuir a-steach don t-socaid deireadh bhalbhaichean agus air a tàthadh gus co-phàirt làidir, dìon-uisge a chruthachadh.

Prìomh fheartan ceangal socaid-weld

Àrd neart agus cuideam cuideam

Coileanadh seulachaidh sàr-mhath

Freagarrach airson pìoban beaga DN15-DN50

Lùghdachadh air cunnart aoidionachd an coimeas ri joints snàthaichte

Tha e cumanta ann an siostaman ola, gas agus smùid

Am bu chòir bhalbhaichean tàthaidh socaid a bhith air an toirt às a chèile mus tàthadh iad?

Tha, gu tur. Mus cuir thu a-steach bhalbhaiche geata cruthaichte le tàthadh socaid, CHAN EIL a’ bhalbha a bhith air a chruinneachadh gu ìre aig àm tàthaidh.

Cleachdadh stàlaidh ceart:

Thoir air falbh na pàirtean a-staigh ma ghabhas sin dèanamh (no dèan cinnteach gu bheil bhalbhaichean làn fhosgailte)

Cuir a-steach pìob gu h-iomlan a-steach don t-socaid

Cùm beàrn leudachaidh beag (~ 1.5-2 mm)

Dèan tàthadh a-mhàin air a 'cho-bhanntachd a-muigh

Leig le fuarachadh mus obraich a 'bhalbhaid

Notaichean cudromach:

Seachain a bhith a 'toirt cus teas air a' bhodhaig bhalbhaichean

Cuir casg air slag tàthaidh bho bhith a’ dol a-steach don chuas bhalbhaichean

Dèan cinnteach gu bheil co-thaobhadh ceart mus tàthadh

Faodaidh tàthadh neo-iomchaidh milleadh a dhèanamh air uachdar ròin agus beatha bhalbhaichean a lughdachadh.

Dè an diofar eadar OS&Y agus bonnet le bolt?

Is iad seo dà dhealbhadh structarail eadar-dhealaichte a thathas a’ cleachdadh ann am bhalbhaichean geata.

OS&Y (Sgriubha a-muigh & Yoke)

Tha snàithlean cas taobh a-muigh a 'chorp bhalbhaichean

Tha gluasad gas faicsinneach a’ comharrachadh inbhe fosgailte/dlùth

Cumail suas agus sgrùdadh obrachaidh nas fhasa

Coitcheann ann an siostaman dìon teine ​​​​agus tionnsgalach

Bonnet air a bhualadh

Tha bonnet ceangailte ri corp bhalbhaichean a’ cleachdadh boltaichean

Dealbhadh gas a-staigh (chan eil e ri fhaicinn bhon taobh a-muigh)

Structar teann

Air a chleachdadh gu farsaing ann an tagraidhean gnìomhachais coitcheann

Coimeas sìmplidh:

OS&Y = faicsinneachd taobh a-muigh + sgrùdadh gnìomhachd furasta

Boineid Bolted = structar teann + cosg-èifeachdach

Faodar an dà sheòrsa a chuir an sàs ann am bhalbhaichean geata cruthaichte le tàthadh socaid a rèir riatanasan pròiseict.
